2004

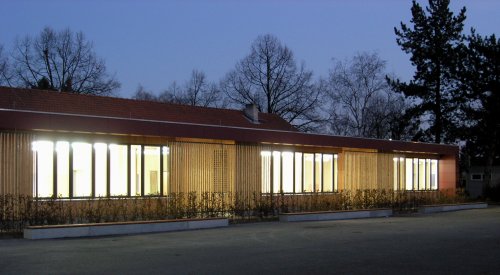

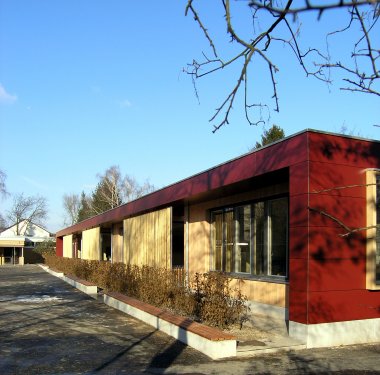

Erweiterungsbau der Albert-Schweitzer-Schule

Frankfurt am Main

Der Generalunternehmer, die Zimmerei d&b Neustadt, beauftragte uns mit der Tragwerksplanung und konstruktiven Bearbeitung.

Bearbeitung: Tragwerksplanung, Statik, Werkstattzeichnungen, Wärmeschutz, Brandschutz, Arbeitsvorbereitung, Bauleitung

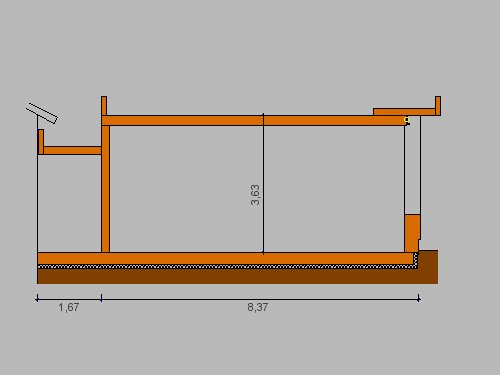

Konstruktion:

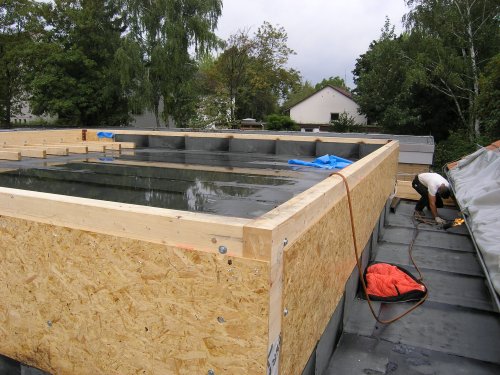

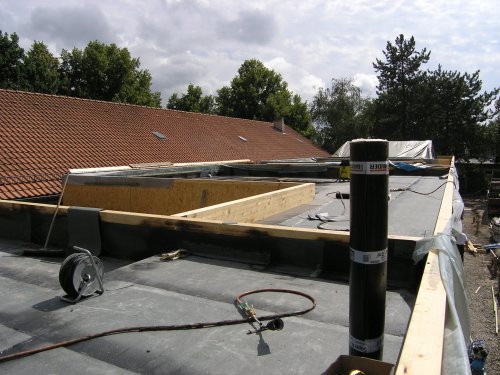

• Flachdach mit Gefälledämmung auf Lignotrenddecke (über den Säälen) bzw. Balkenlage (Restbereiche)

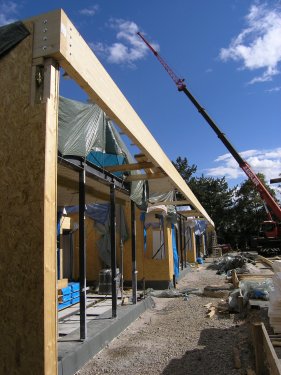

• Randträger teilweise als Überzüge in Brettschichtholz

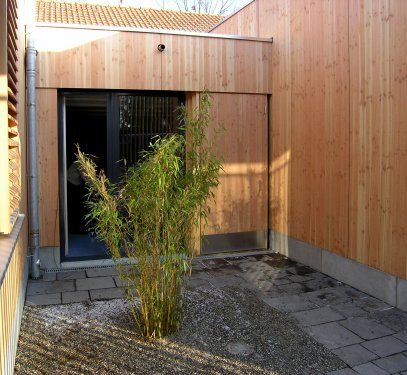

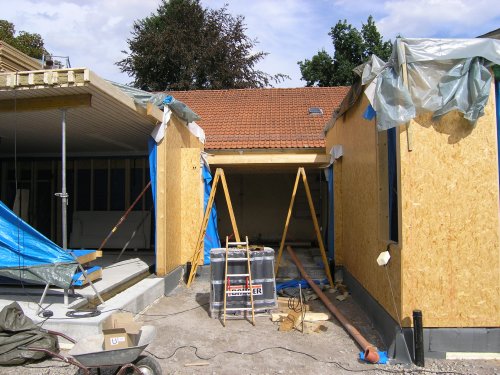

• Außen- und Innenwände in Holzrahmenbauweise
• Horizontalaussteifung über Holzständerwände und OSB-Platten auf den Decken

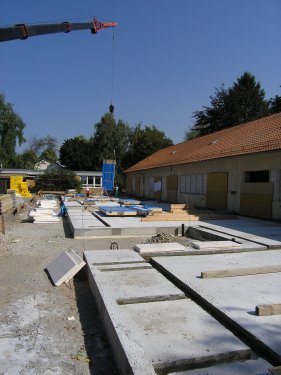

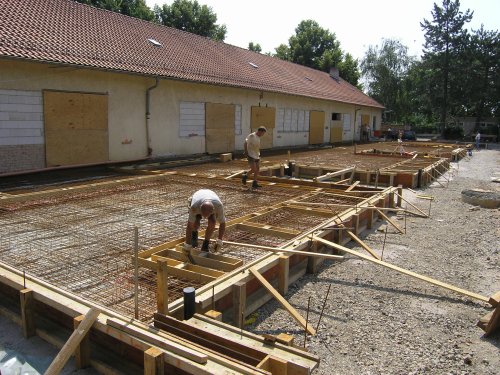

• Fundamentplatte in B25 auf Styrodur mit 10 cm tiefen Bodenkanälen für die Installation - mit Schwindgassen hergestellt

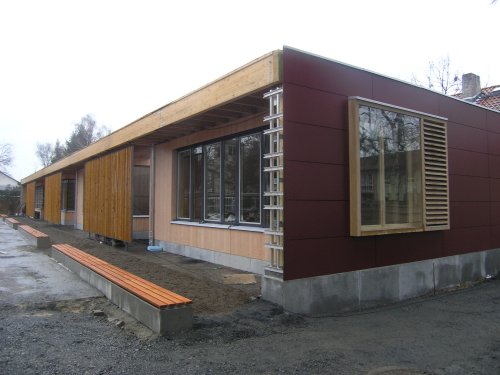

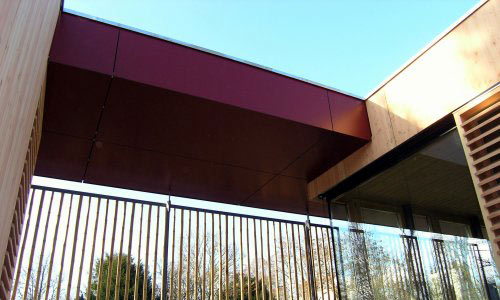

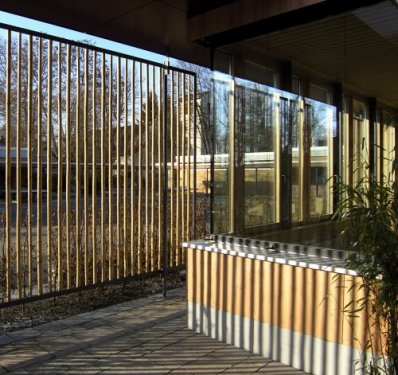

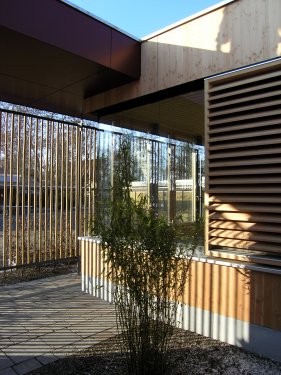

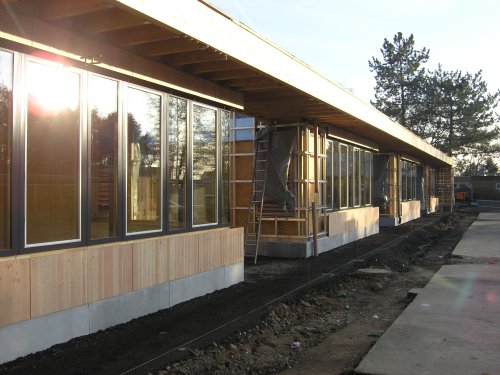

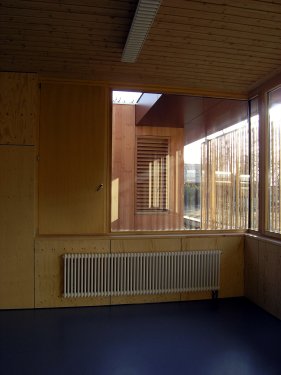

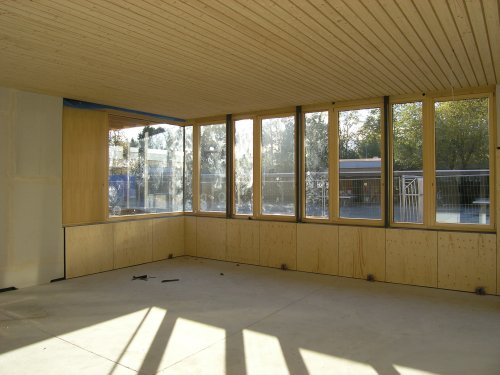

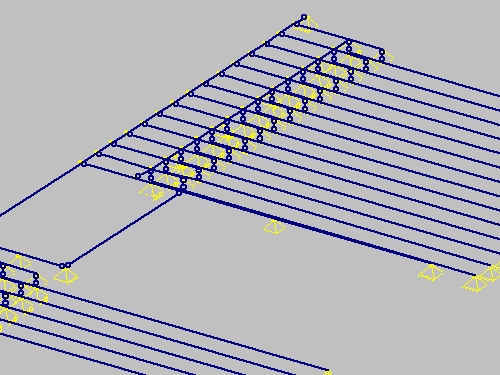

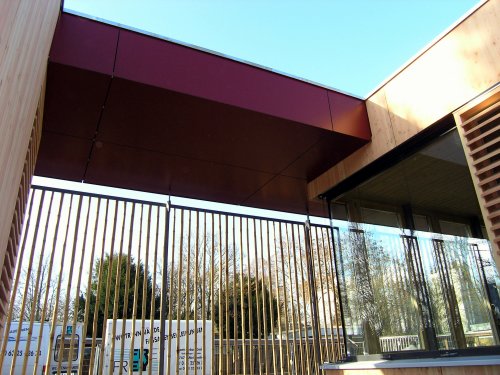

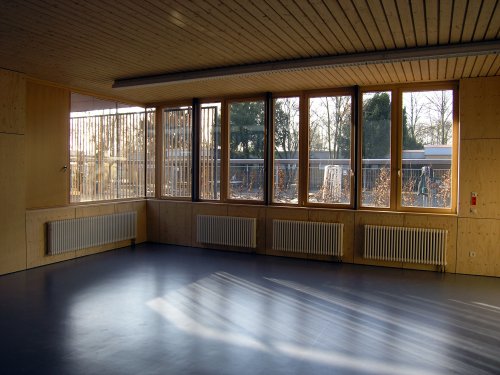

Besonderheiten: Übereckverglasung der Schulsääle. Die auskragenden Dachvorsprünge (Balkenlage) wurden zusammen mit den Randträgern und den Trägern über den Fenstern (U-Profiel) als 3D-Rost modelliert.
Das Gebäude war der Fachzeitschrift "Bauen mit Holz" einen Artickel wert.

Architekt: Dipl.-Ing. Marcus Schmitt, Grethenweg 84-86, 60598 Frankfurt am Main.
Link zur Schule: www.albert-schweitzer-schule.de
